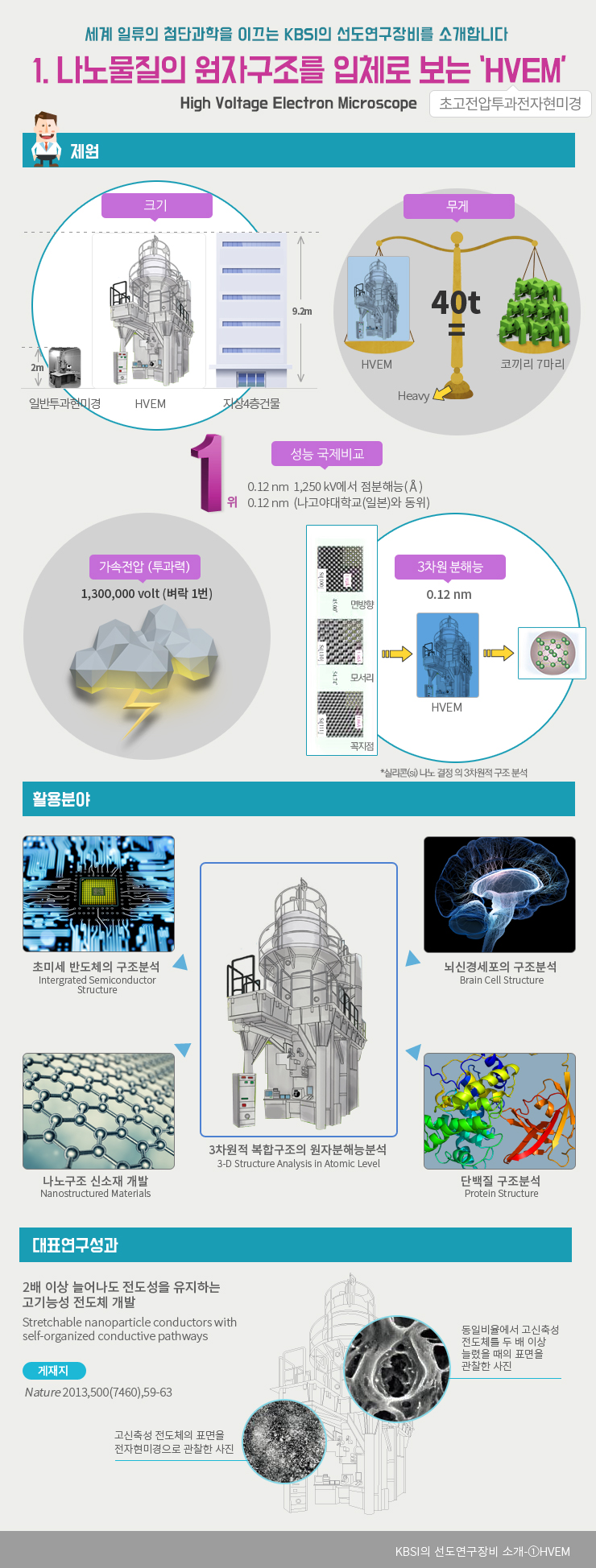

나노 물질의 원자구조를 입체로 보는 'HVEM(초고전압투과전자현미경)'

세계 일류의 첨단과학을 이끄는 KBSI의 선도연구장비를 소개합니다

나노 물질의 원자구조를 입체로 보는 'HVEM(초고전압투과전자현미경)'

High Voltage Electron Microscope

제원

  • 크기

    일반투과현미경이 2m라면 HVEM은 지상4층건물 높이인 9.2m임
  • 무게

    코끼리 7마리인 40t과 같음
  • 성능 국제비교

    1위 0.12nm 1,250 kV에서 점분해능(Å) 0.12nm (나고야대학교(일본)와 동위)
  • 가속전압(투과력)

    1,300,000 volt(벼락 1번)
  • 3차원 분해능

    0.12nm 실리콘(si) 나노 결정의 3차원적 구조 분석

활용분야

  • 초미세 반도체의 구조분석 Intergrated Semiconductor structure
  • 뇌신경세포의 구조분석 Brain Cell Structure
  • 3차원적 복합구조의 원자분해능분석 3-D Structure Analysis in Atomic Level
  • 나노구조 신소재 개발 Nanostructured Materials
  • 단백질 구조분석 Protein Structure

대표연구성과

2배 이상 늘어나도 전도성을 유지하는 고기능성 전도체 개발 Stretchale nanoparticle conductors with self-organized conductive pathway

게재지 Nature 2013, 500(7460), 59-63
  • 동일비율에서 고신축성 전도체를 두 배 이상 늘렸을 때의 표면을 관찰한 사진
  • 고신축성 전도체의 표면을 전자현미경으로 관찰한 사진
