장비소개

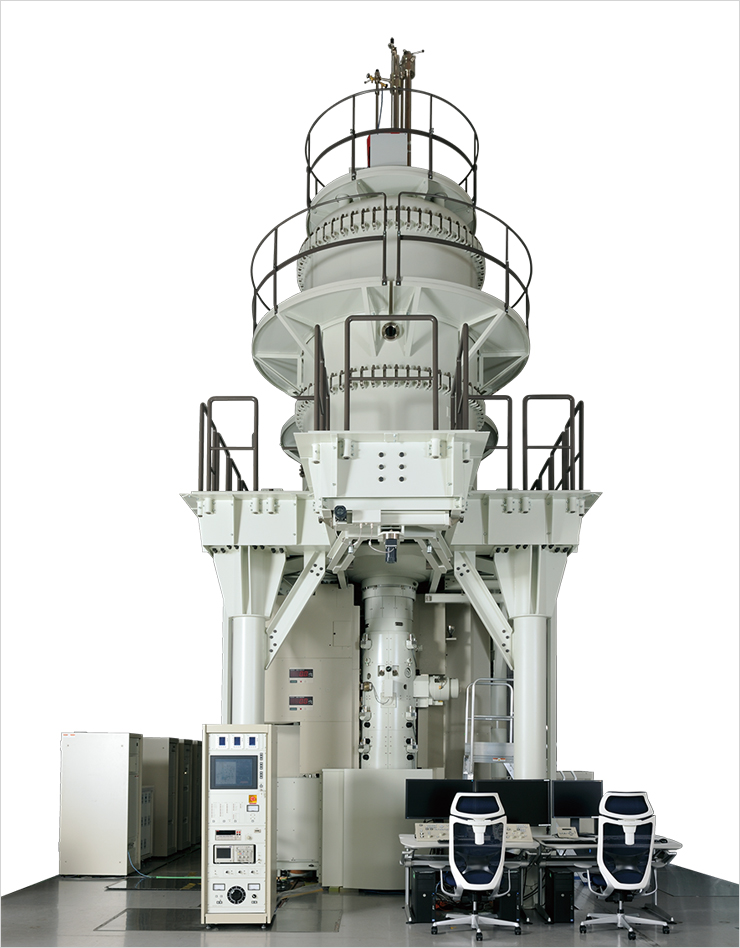

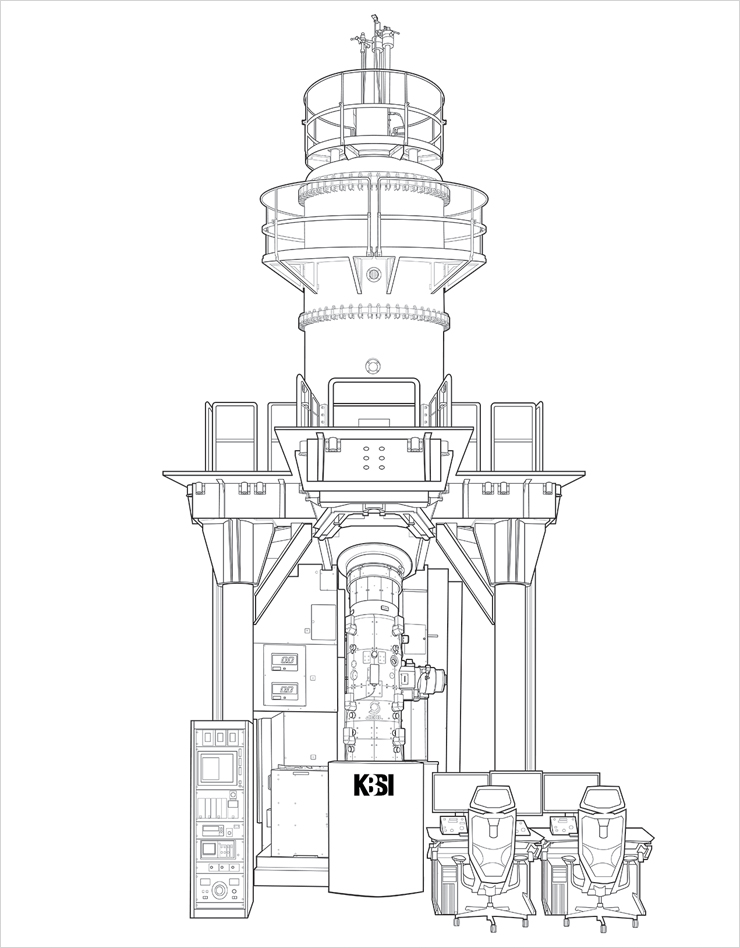

생물전용 초고전압 투과전자현미경(Bio-HVEM)은 세포소기관, 단백질, 바이오-나노 융합시료의 3차원 대면적-고해상 구조 분석과 신약 및 나노구조 신소재 개발 등 기초과학 및 응용과학 분야에서 국가적 공동 활용 연구 장비로 운영되고 있습니다.

장비특성

  • 고경사각(±70°)과 고분해능(0.15 nm)을 이용한 세포 소기관 3차원 모델링 분석
  • 고투과력(1,000 kV)/ in-column 에너지여과장치로 고컨트라스트 이미지 획득 가능

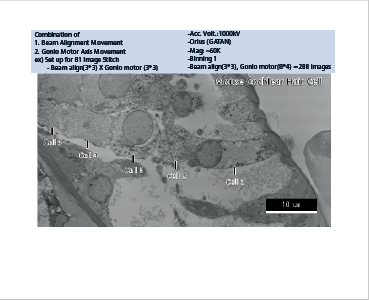

  • 리미트리스 파노라마 기능 장착으로 광영역/고해상 이미지 구현
  • 시료의 급속 동결을 통한 극저온 전자현미경 분석 수행 가능

대표연구성과

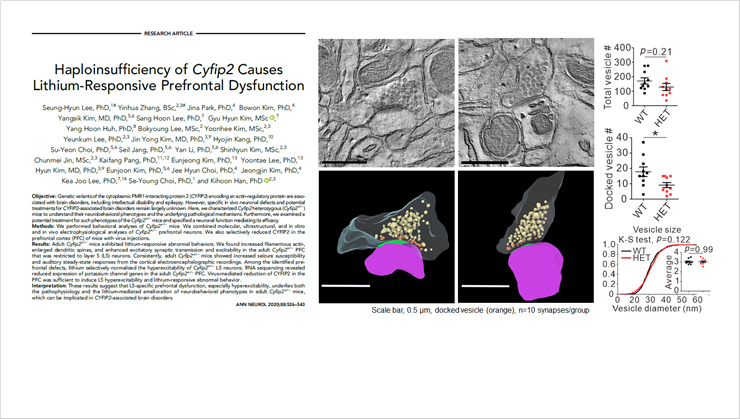

Bio-HVEM 분석시스템 활용 기반 뇌전증 환자 신경연접, 신경소포 3차원구조 규명

Bio-HVEM의 고분해능, 고경사각 3차원 전자토모그래피 분석법을 활용하여 지적장애와 뇌전증을 일으키는 CYFIP2 유전자 변이에 의한 뇌기능 이상과 연계된 신경연접, 신경소포의 3차원 구조 변형 양상 규명

Bio-HVEM의 3차원 전자토모그래피 분석법을 활용해 지적장애와 뇌전증을 일으키는 CYFIP2 유전자 변이 마우스와 정상 마우스의 뇌조직 시료의 신경연접부 각도별 이미지를 2도 간격으로 얻은 후, 순차적으로 3차원 토모그램과 3차원 모델을 재구축함.

주요 활용분야

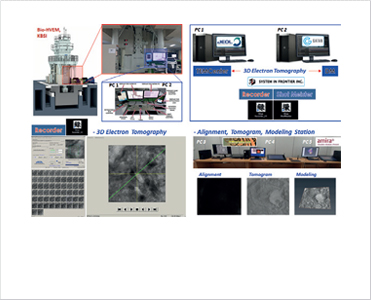

  • 전자토모그래피 기반 두꺼운 (>1㎛) 생체-나노 재료의 3차원 미세구조 분석
  • 생체-나노 재료의 3차원 대면적 입체 분석

장비활용 대표 우수논문

  • Intracellular formyl peptide receptor regulates naïve CD4 T cell migration
    Lee HY, Jeong YS, Lee M, Kweon HS, Huh YH, Park JS, Hwang JE, Kim K, Bae YS
    Article in Biochemical and Biophysical Research Communications, 497(1), 2018, doi: 10.1016/j.bbrc.2018.02.060
  • Exposure to 835 MHz radiofrequency electromagnetic field induces autophagy in hippocampus but not in brain stem of mice.
    Kim JH, Yu DH, Kim HJ, Huh YH, Cho SW, Lee JK, Kim HG, Kim HR,
    Toxicol Ind Health, 34(1), 23-35 (2018), doi: 10.1177/0748233717740066
  • Changes in numbers and size of synaptic vesicles of cortical neurons induced by exposure to 835 MHz radiofrequency-electromagnetic field
    Ju Hwan Kim , Hyo-Jeong Kim , Da-Hyeon Yu, Hee-Seok Kweon, Yang Hoon Huh , Hak Rim Kim
    Published: October 18, (2017) doi: 10.1371/journal.pone.0186416
  • Early Pheromone Experience Modifies a Synaptic Activity to Influence Adult Pheromone Responses of C. elegans
    Hong M, Ryu L, Ow MC, Kim J, Je AR, Chinta S, Huh YH, Lee KJ, Butcher RA, Choi H, Sengupta P, Hall SE, Kim K,
    Curr Biol. 27(20), 3168-3177 (2017), doi: 10.1016/j.cub.2017.08.068.
  • Development of LC3/GABARAP sensors containing a LIR and a hydrophobic domain to monitor autophagy
    You‐Kyung Lee, Yong‐Woo Jun, Ha‐Eun Choi, Yang Hoon Huh, Bong‐Kiun Kaang, Deok‐Jin Jang, Jin‐A Lee,
    The EMBO Journal, 36, 1100-1116 (2017), doi: 10.15252/embj.201696315
  • Long-term exposure to 835 MHz RF-EMF induces hyperactivity, autophagy and demyelination in the cortical neurons of mice
    Ju Hwan Kim,Da-Hyeon Yu, Yang Hoon Huh, Eun Ho Lee, Hyung-Gun Kim & Hak Rim Kim,
    Scientific Reports 7, Article number: 41129 (2017), doi: 10.1038/srep41129
  • Pyruvate dehydrogenase kinase 4 deficiency attenuates cisplatin-induced acute kidney injury
    Chang Joo Oh, Chae-Myeong Ha, Young-Keun Choi, Sungmi Park, Mi Sun Choe, Nam Ho Jeoung, Yang Hoon Huh, Hyo-Jeong Kim, Hee-Seok Kweon, Ji-min Lee, Sun Joo Lee, Jae-Han Jeon, Robert A. Harris, Keun-Gyu Park, In-Kyu Lee,
    Kidney International vol. 91, 880-895 (2017), doi: 10.1016/j.kint.2016.10.011
  • Induction of Autophagy in the Striatum and Hypothalamus of Mice after 835 MHz Radiofrequency Exposure
    Ju Hwan Kim, Yang Hoon Huh, Hak Rim Kim,
    PLoS One. 11(4), e0153308 (2016), doi: 10.1371/journal.pone.0153308
  • Soft matter DNA nanoparticles hybridized with CpG motifs and peptide nucleic acids enable immunological treatment of cancer
    Jin J.-O., Kim H., Huh Y.H., Herrmann A., Kwak M.,
    Journal of Controlled Release, 2019, 315(), PP 76-84, doi:10.1016/j.jconrel.2019.09.013
  • PDK4 augments ER–mitochondria contact to dampen skeletal muscle insulin signaling during obesity
    Thoudam T., Ha C.-M., Leem J., Chanda D., Park J.-S., Kim H.-J., Jeon J.-H., Choi Y.-K., Liangpunsakul S., Huh Y.H., Kwon T.-H., Park K.-G., Harris R.A., Park K.-S., Rhee H.-W., Lee I.-K.,
    Diabetes, 2019, 68(3), PP 571-586, doi:10.2337/db18-0363
  • Early exposure to radiofrequency electromagnetic fields at 1850 MHz affects auditory circuits in early postnatal mice
    Kim J.H., Huh Y.H., Lee J.-H., Jung J.Y., Ahn S.C., Kim H.R.,
    Scientific Reports, 2019, 9(1), PP -, doi:10.1038/s41598-018-36868-1
  • Diverse Structural Conversion and Aggregation Pathways of Alzheimer's Amyloid-β (1-40)
    Lin Y., Sahoo B.R., Ozawa D., Kinoshita M., Kang J., Lim M.H., Okumura M., Huh Y.H., Moon E., Jang J.H., Lee H.-J., Ryu K.-Y., Ham S., Won H.-S., Ryu K.-S., Sugiki T., Bang J.K., Hoe H.-S., Fujiwara T., Ramamoorthy A., Lee Y.-H.,
    ACS Nano, 2019, 13(8), PP 8766-8783, doi:10.1021/acsnano.9b01578
  • Haploinsufficiency of Cyfip2 Causes Lithium-Responsive Prefrontal Dysfunction
    Seung-Hyun Lee, Yinhua Zhang, Jina Park, Bowon Kim, Yangsik Kim, Sang Hoon Lee, Gyu Hyun Kim, Yang Hoon Huh, Bokyoung Lee, Yoonhee Kim, Yeunkum Lee, Jin Yong Kim,Hyojin Kang, Su-Yeon Choi,Seil Jang, Yan Li, Shinhyun Kim, Chunmei Jin, Kaifang Pang, Eunjeong Kim, Yoontae Lee, Hyun Kim, Eunjoon Kim, Jee Hyun Choi, eongjin Kim, Kea Joo Lee, Se-Young Choi, and Kihoon Han,
    Ann. Neurol., 2020, 88:526-543, doi:10.1002/ana.25827
  • Mitochondrial carnitine palmitoyltransferase 2 is involved in Nε-(carboxymethyl)-lysine-mediated diabetic nephropathy.
    Jangho Leea, Ju-Yong Hyonb, Jin Young Minc, Yang Hoon Huh, Hyo Jung Kim, Hayoung Leec, Sung Ho Yun, Chi-Won Choi, Su Jeong Ha, Joon Parka, Young-Ho Chung, Hye Gwang Jeong, Sang Keun Ha, Sung Keun Jung, YoonSook Kim, Eun Hee Han,
    Parmacol. Res., 2020, doi: https://doi.org/10.1016/j.phrs.2019.104600

담당자 및 설치장소

  • 주담당자 : 권희석(hskweon@kbsi.re.kr/043-240-5440)
  • 부담당자 : 허양훈(hyh1127@kbsi.re.kr/043-240-5441) / 이상희(derbesia@kbsi.re.kr/043-240-5329) /
    문은영(mey0916@kbsi.re.kr/043-240-5446)
  • 주소 : 충북 청주시 청원구 오창읍 연구단지로 162 한국기초과학지원연구원 오창센터 Bio-EM동 103호
