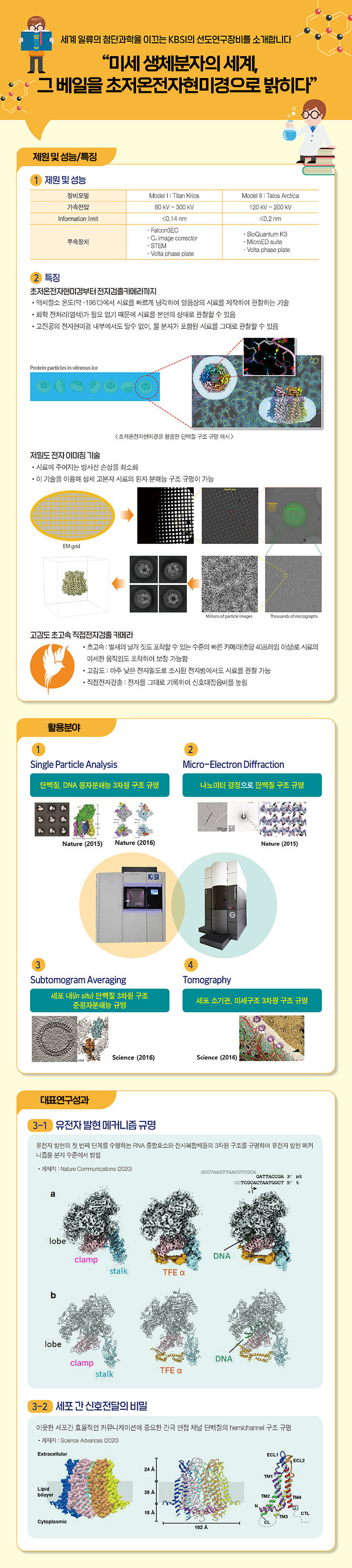

• 시료에 주어지는 방사선 손상을 최소화 •이 기술을 이용해 생체 고분자 시료의 원자 분해능 구조 규명이 가능 EM grid Millions of particle images Thousands of micrographs 고감도 초고속 직접전자검출 카메라 • 초고속 : 벌새의 날개 짓도 포착할 수 있는 수준의 빠른 카메라(초당 40프레임 이상)로 시료의 미세한 움직임도 포착하여 보정 가능함 •고감도 : 아주 낮은 전자밀도로 조사된 전자빔에서도 시료를 관찰 가능 • 직접전자검출 : 전자를 그대로 기록하여 신호대잡음비를 높힘 활용분야 2 Single Particle Analysis Micro-Electron Diffraction 단백질, DNA 원자분해능 3차원 구조 규명 나노미터 결정으로 단백질 구조 규명 600m Nature (2015) Nature (2016) Nature (2015) 3 Subtomogram Averaging K:SI 4 Tomography 세포 내(In situ) 단백질 3차원 구조 준원자분해능 규명 세포소기관, 미세구조 3차원 구조 규명 Science (2016) Science (2016) | 대표연구성과 3-1 유전자 발현 메커니즘 규명 유전자 발현의 첫 번째 단계를 수행하는 RNA 중합효소와 전사복합체들의 3차원 구조를 규명하여 유전자 발현 메커 니즘을 분자 수준에서 밝힘 • 게재지 : Nature Communications (2020) a lobe b ОССТАЛОТТААССТСОСА GATTACCGA 3'nt DNA clamp stalk TFEα lobe DNA clamp TFEa stalk CCTCGCACTAATGGCT5't 3-2 세포간 신호전달의 비밀 이웃한 세포간 효율적인 커뮤니케이션에 중요한 간극 연접 채널 단백질의 hemichannel 구조 규명 • 게재지 : Science Advances (2020) Extracellular 24 A Lipid 38 A bilayer 18 A Cytoplasmic 102 A ECL10 ECL2 TM1 TM2 TM4 TM3 CTL ">
