오비트랩/비행시간차 혼성 이차이온질량분석기

Home 연구활동선도연구장비오비트랩/비행시간차 혼성 이차이온질량분석기 장비활용내용

장비활용내용 < 오비트랩/비행시간차 혼성 이차이온질량분석기 < 선도연구장비

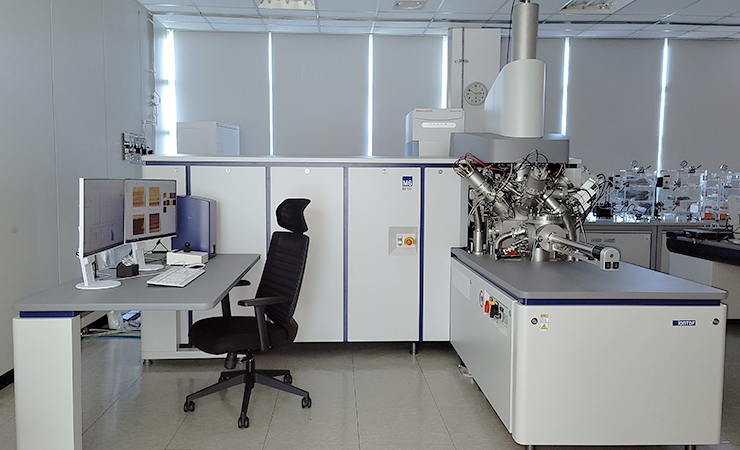

  • 오비트랩/비행시간차 혼성 이차이온질량분석기 이미지

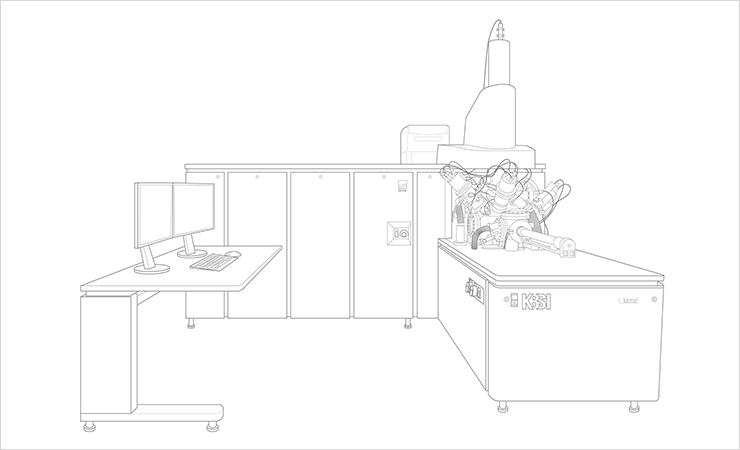

  • 오비트랩/비행시간차 혼성 이차이온질량분석기 일러스트

장비소개

Orbitrap/TOF Hybrid SIMS는 고체의 표면분석 / 깊이분석 / 2D,3D 이미지분석을 하여 화합물의 조성, 분포, 거동을 관찰하는 장비로, 기존 TOF-SIMS의 기능에 더하여 Orbitrap 분석기로 고해상도 분해능(>240,000)으로 OLED, Solar Cell 등 유/무기 다층박막 분석, 반도체/금속/세라믹 표면분석, 미세 먼지/플라스틱 성분분석, 바이오 물질의 성분분석 등으로 운영 장비입니다.

장비특성

  • OLED, Solar Cell 등 유/무기 다층박막 분석 : 성분의 질량분석으로 소자의 특성 및 성분의 메카니즘 규명
  • 반도체/금속/세라믹 표면분석 : 금속 등의 불순물 분석, 결함의 성분분석, 이미지분석
  • 미세 먼지/플라스틱 성분분석 : 성분의 PCA, MCR 등 통계분석
  • 바이오 물질의 성분분석 : 세포, 식물의 표면 직접분석으로 이미지분석

대표연구성과

OLED, Solar Cell의 유기 다층박막의 성분 분포 및 거동 분석

  • 소자의 유기층 성분분석으로 PEDOT:PSS, BHJ 층 등 성분 분포의 깊이 및 이미지분석
  • 3D 이미지분석하여 3차원 구조를 관찰하여 효율 증가 원인 메카니즘 규명에 활용

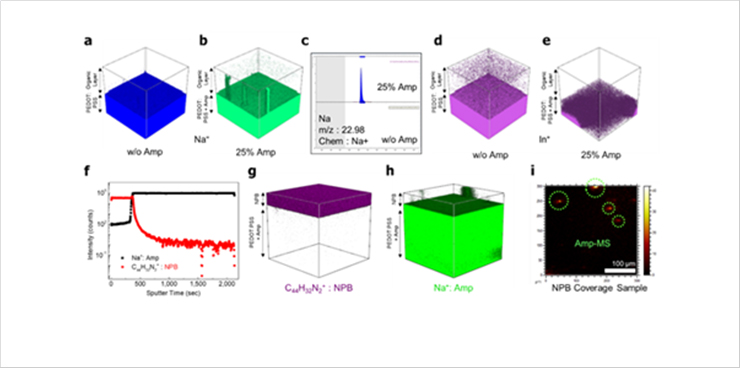

OLED 소자에 존재하는 Ampicillin의
  미세구조 분석 (스펙트럼, 깊이분석(depth profile), 2D, 3D 이미지분석 결과) 이미지OLED 소자에 존재하는 Ampicillin의 미세구조 분석 (스펙트럼, 깊이분석(depth profile), 2D, 3D 이미지분석 결과)

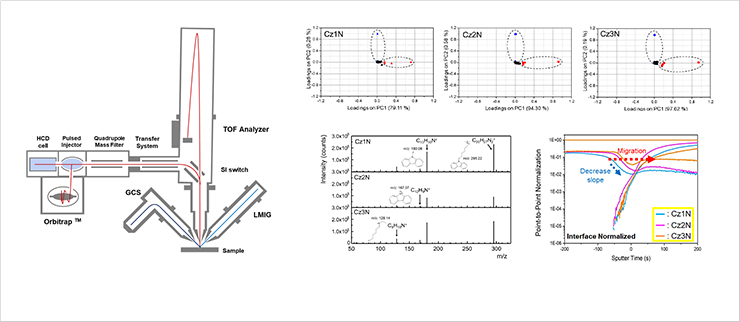

장비모형도 및 태양전지 내의 소분자 분포
  확인을 위한 통계처리, MS/MS, 깊이분석 결과 이미지장비모형도 및 태양전지 내의 소분자 분포 확인을 위한 통계처리, MS/MS, 깊이분석 결과

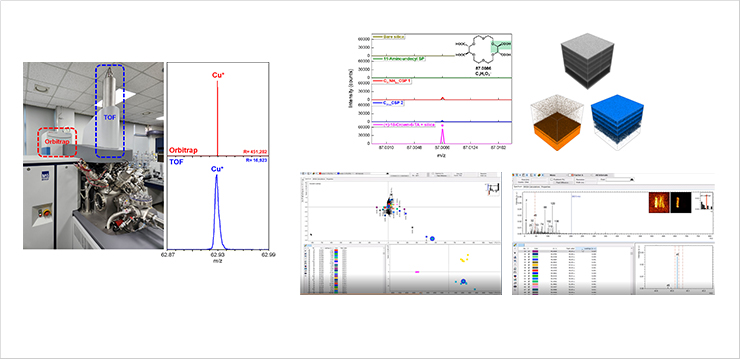

높은 질량 분해능으로 스펙트럼분석, 깊이분석,
  2D, 3D 이미지분석에 활용 이미지높은 질량 분해능으로 스펙트럼분석, 깊이분석, 2D, 3D 이미지분석에 활용

장비활용 대표 우수논문

  • Efficient Photon Extraction in Top-Emission Organic Light-Emitting Devices Based on Ampicillin Microstructures
    Dong Hyun Kim, Chang Min Lee, Amjad Islam, Dong Hyun Choi, Geon-Woo Jeong, Tae Wook Kim, Hyun Woo Cho, Yeong Beom Kim, Syed Hamad Ullah Shah, Min Jae Park, Chul Hoon Kim,* Hyun Jae Lee, Jae Woo Lee, Seain Bang, Tae-Sung Bae, Jong Bae Park, Seung Min Yu, Yong-Cheol Kang, Juyun Park, Myeongkee Park, Yeonsu Jeong, Sang Geul Lee, Jong Sung Jin, Kyoung-Ho Kim,* Muhammad Sujak, Surk-Suik Moon, Sanghyuk Park, Myung kwan Song, Chang-Su Kim, and Seung Yoon Ryu*
    Advanced Materials, Vol. 34, 32, 2202866 (2022), doi: 10.1002/adma.202202866
  • Unusual enantiomeric separation due to residual amines in chiral crown ether stationary phase linked by long alkyl chain
    Ji Yeong Sung, Sun-Mi Jin, Sumin Lee, Sung-Young An, Jong Sung Jin*
    Talanta 235 (2021) 122739, doi: 10.1016/j.talanta.2021.122739
  • Improved device efciency and lifetime of perovskite light-emitting diodes by size-controlled polyvinylpyrrolidone-capped gold nanoparticles with dipole formation
    Chang Min Lee, Dong Hyun Choi, Amjad Islam, Dong Hyun Kim, Tae Wook Kim, Geon-Woo Jeong, Hyun Woo Cho, Min Jae Park, Syed Hamad Ullah Shah, Hyung Ju Chae, Kyoung-Ho Kim*, Muhammad Sujak, Jae Woo Lee, Donghyun Kim, Chul Hoon Kim, Hyun Jae Lee, Tae-Sung Bae, Seung MinYu, Jong Sung Jin, Yong-Cheol Kang, Juyun Park, Myungkwan Song, Chang-Su Kim*, SungTae Shin & Seung Yoon Ryu*
    Scientific Reports, (2022) 12:2300, doi: 10.1038/s41598-022-05935-z

담당자 및 설치장소

  • 주담당자 : 진종성(jsjin@kbsi.re.kr/051-974-6114, 6187(연구장비실))
  • 부담당자 : 성지영(jysung@kbsi.re.kr/051-974-6181), 이재영(jlee0321@kbsi.re.kr/051-974-6149)
  • 주소 : 부산광역시 강서구 과학산단 1로 60번길 30 한국기초과학지원연구원 부산센터
